风机盘管工作原理详解,选购认准美高美

2019-11-18

风机盘管是水系统中央空调末端设备,用于舒适性空调使用。主要由换热器,风机等组成,其三作原理是由两个循环系统构成-风循环和水循环。

水循环是中央机,过来的冷水(热水)经迁水管在换热器内循环。

风循环是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热) ,以保持房间温度的崔定。

种类介绍

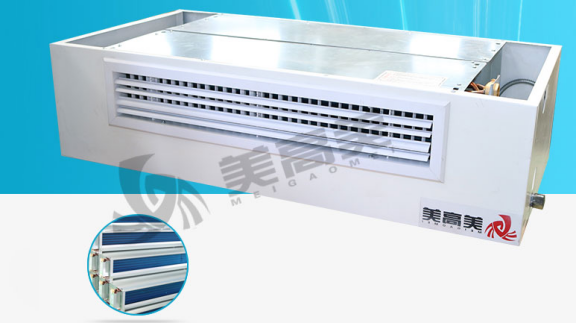

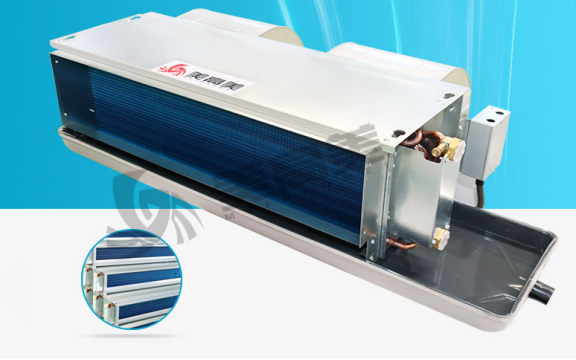

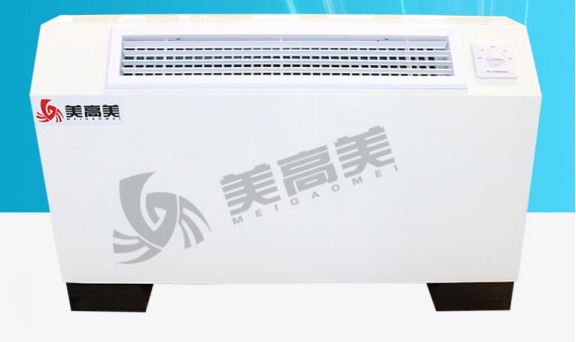

按结构形式分:立式、卧式、壁挂式、卡式等;按安装方式分:明装和暗装;按进水方式分:左式和右式。

壁挂式风机盘管机组全部为明装机组,其结构紧凑、外观好,直接挂于墙的上方;

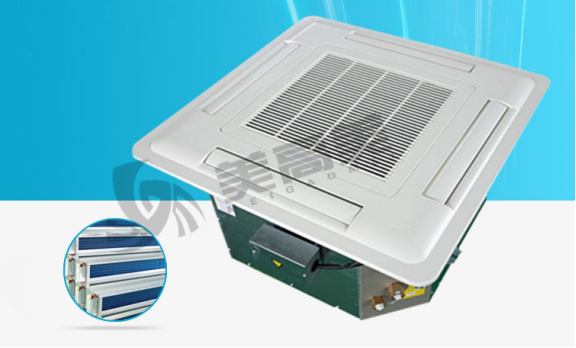

卡式(天花板嵌入式)机组,比较美观的进、出口外露于顶棚下,风机、电动机和盘管都置于顶棚之上,属于半明装机组;

明装机组都有美观的外壳,自带出风口和进风口,在房间内明露安装;

暗装机组的外壳一般用镀锌钢板制作。

国家标准规定,风机盘管机组根据机外静压分为两类:低静压型和高静压型,低静压型机组在额定风量时出口静压为0或12pa,对带风口和过滤器的机组,出口静压为0;对不带风口和过滤器的机组,出口静压为12pa;高静压机组在额定风量时的田口静压不小于30pa。

工作原理

1、风机盘管主要依靠风机的强制作用,使空气通过加热器表面时被制冷或加热,因而强化了散热器与空气间的对流换热器,能够迅速制冷或者加热房间的空气。

2、风机盘管控制多采用就地控制的方案,分简单控制和温度控制两种。简单控制:使用三速开关直接手动控制风机的三速转换与启停。

温度控制:STC系列温控器根据设定温度与实际检测温度的比较、运算, 自动控制STV系列电动两/三通阀的开闭;风机的三速转换。或直接控制风机的三速转换与启停,从而通过控制系统风量达到恒温的目的。

借助风机不断地循环室内空气,使之通过盘管而被冷却或加热,以保持房间所要求的温度和一定的相对湿度。

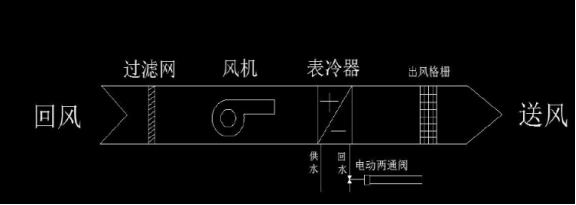

风机盘管制冷时,由冷源为盘管提供7℃左右的低温水,室内空气由低噪音声风机吸入,通过滤尘网去掉灰尘,吹向盘管进行热量交换。空气通过换热器降温去湿后,冷空气从出风格栅吹向室内。空气中的水蒸气在盘管肋片上析出的凝结水汇集至凝水盘,然后通过泄水管排出。

风机盘管制热时,由热源为盘管提供60℃左右的热水,室内空气由风机吸入,与盘管表面进行热量交换,再将热空气自出风格栅吹向室内。

冷热量调节

风机盘管一般有高、中、低三档变速装置。通过三速开关调节风机转速,从而调节风机盘管的风量和冷(热)量。风机高档运行时,风量最大,制冷(热)量也最大;中档运行时,其风量,制冷(热)量居中;风机低档运行时,风量最小,制冷(热)也最小。
